La posa in opera delle scale prefabbricate scalaelica.it può essere effettuata da un impresa edile direttamente sul posto, senza particolari difficoltà tecniche.
Tuttavia è possibile, da parte nostra, realizzare una supervisione tecnica del montaggio, da concordare preventivamente.
Di seguito è riportato un esempio di posa e montaggio di Elica 180.
PARAMETRI TECNICI:
DIAMETRO = 180 cm
PEDATA = lunghezza 63 cm; larghezza int. 8 cm; larghezza est. 32 cm (PEDATA A GIORNO)
ALZATA = 17,7 cm (più eventuali mm in aumento per perfetto allineamento con l’altezza del solaio)
GIRO COMPLETO = 16 gradini
ARMATURA DI COMPLETAMENTO NOCCIOLO CENTRALE = 4 ferri 10 mm diametro
ARMATURA RINFORZO SOLAIO = in base alle situazioni
DIAMETRO = 180 cm
PEDATA = lunghezza 63 cm; larghezza int. 8 cm; larghezza est. 32 cm (PEDATA A GIORNO)
ALZATA = 17,7 cm (più eventuali mm in aumento per perfetto allineamento con l’altezza del solaio)
GIRO COMPLETO = 16 gradini
ARMATURA DI COMPLETAMENTO NOCCIOLO CENTRALE = 4 ferri 10 mm diametro
ARMATURA RINFORZO SOLAIO = in base alle situazioni

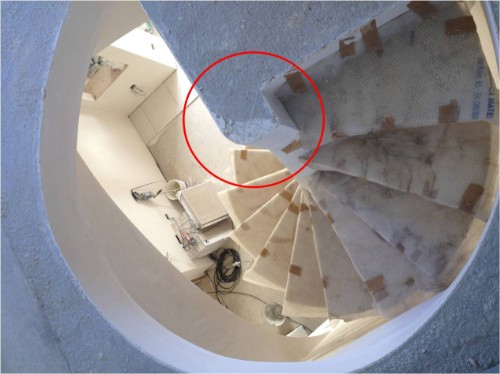

L’ULTIMO GRADINO VIENE REALIZZATO DAL SOLAIO.
IL SOLAIO SERVE AD ANCORARE LA SCALA.
N.B. IL CENTRO DELLA SCALA NON E’ IL CENTRO DEL FORO DEL
GRADINO!
PARTENZA: IL POSIZIONALEMTO DEL GRADINO DIPENDE DALL’ARRIVO
(VEDI IMMAGINE PRECEDENTE).

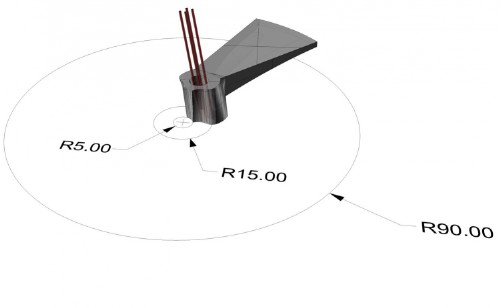

IL GRADINO DEVE ESSERE CENTRATO COME IN QUESTA IMMAGINE (DIAMETRO 10
cm IN CORRISPONDENZA DEL BORDO DEL GRADINO).
L’ARMATURA VA
DISPOSTA IN CORRISPONDENZA DEL FORO DEL GRADINO (VEDI DISEGNO)

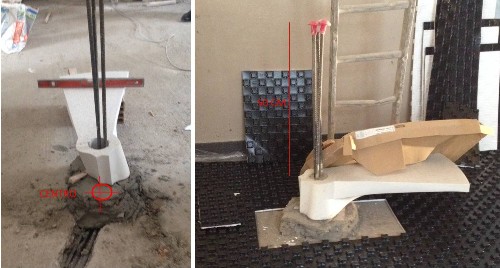

IL PRIMO GRADINO DEVE ESSERE POSIZIONATO A LIVELLO FINITO
DEL PAVIMENTO.
BISOGNA CONSIDERARE TUTTE LE QUOTE DEFINITIVE (PAVIMENTO,
RISCALDAMENTO A PAVIMENTO,….)

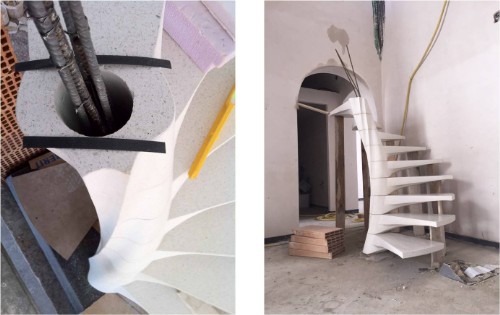

LE ARMATURE DEVONO ESSERE COLLEGATE ALLA FONDAZIONE E
DEVONO AVERE UNA LUNGHEZZA NON SUPERIORE A 50 cm.
IL MONTAGGIO SI EFFETTUA 4/5 GRADINI ALLA VOLTA
PER CONSENTIRE AL CEMENTO DI FARE PRESA.
LE ARMATURE POSSONO ESSERE 3 FERRI DIAMETRO 12 OPPURE 4 DIAMETRO
10. IL CEMENTO E’ STRUTTURALE.
TRA UN GRADINO E L’ALTRO SI INSERISCE UN COLLANTE PER
PIASTRELLE PER GESTIRE IL LIVELLO.
LE ARMATURE SUCCESSIVE SI SALDANO ALLE PRECEDENTI.

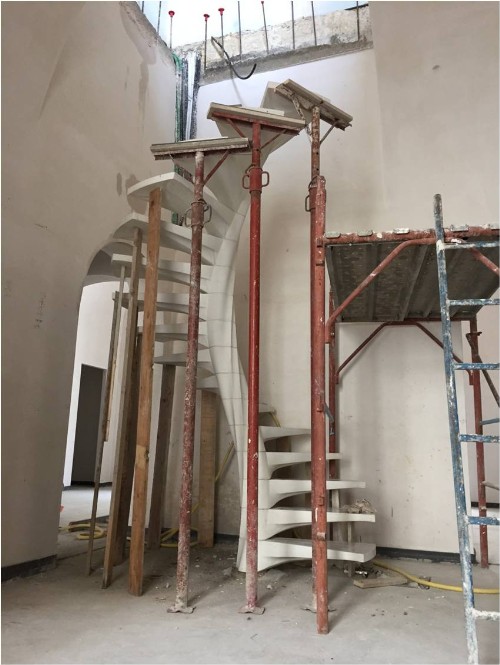

PER IL MONTAGGIO SI POSSONO UTILIZZARE LE TECNICHE
RIPORTATE NELL’IMMAGINE ACCANTO.

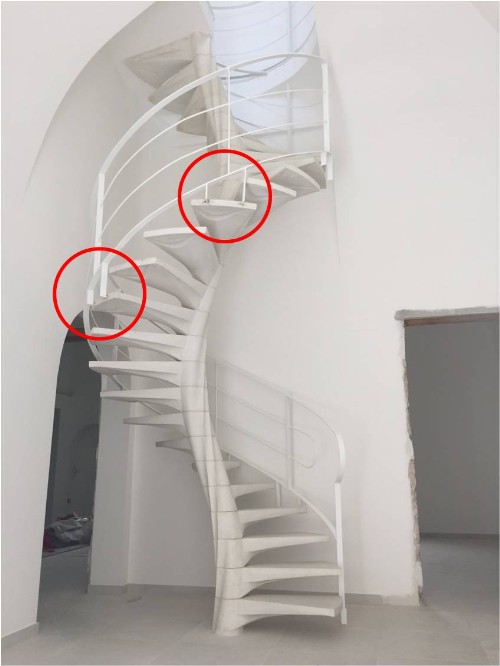

I GRADINI, UNO OGNI DUE, PRESENTANO 2 FORI NELLO SPESSORE
DELLA PEDATA AL FINE DI ANCORARE LA RINGHIERA COME DA IMMAGINE A LATO.
LA RINGHIERA PUO’ ESSERE REALIZZATA IN FERRO PIATTO E
TONDINI CALANDRATI SUL POSTO.
LA SCALA, A FINE MONTAGGIO, PUO’ ESSERE CARTEGGIATA E
RIFINITA CON IDROREPELLENTE TRASPARENTE.
I GIUNTI POSSONO ESSERE RIFINITI CON SILICONE VERNICIABILE.
LA PEDATA E’ GIA’ RIFINITA LUCIDA.
